Wat is een PID-regeling voor een EC-meting?

Wat is een PID-regeling voor een EC-meting?

Wat is het doel van PID-regeling?

Het doel van PID-regeling is om de EC-waarde constant te houden rond een gewenste setpoint, bijvoorbeeld 2.0 mS/cm.

Als de EC te laag is → pomp met voedingsstoffen bijsturen.
Als de EC te hoog is → water verdunnen of dosering verminderen.

Hoe werkt de PID-regeling in deze toepassing?


1. Meting (Input)

  • Een EC-sensor meet continu de actuele geleidbaarheid van het water.

2. Vergelijking met setpoint

  • De fout (error) wordt berekend:
    • Fout = Setpoint − Gemeten EC waarde

3. PID-berekening

  • De controller berekent op basis van deze fout hoe snel en hoeveel hij moet bijsturen.
  • Proportioneel (P):
    • Directe reactie op de fout.
    • Hoe groter de fout, hoe sterker de correctie (bijv. meer dosering van meststoffen).
  • Integrerend (I):
    • Corrigeert voor blijvende afwijkingen.
    • Als de EC langere tijd iets te laag blijft, verhoogt hij langzaam de dosering.
  • Differentiërend (D):
    • Kijkt naar hoe snel de EC verandert.
    • Remt snelle stijgingen of dalingen af → voorkomt overschot.

4. Uitsturing (Output)

  • De berekende correctie wordt gestuurd naar bijv. een doseringspomp of ventiel

Voorbeeld:

  • Setpoint EC = 2.0 mS/cm
  • Gemeten EC = 1.6 mS/cm → fout = +0.4

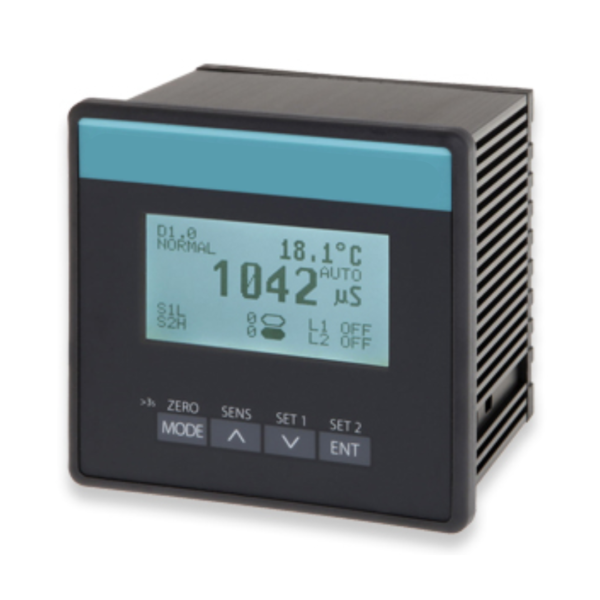

  • PID-controller EC3055:
    • Zet de voedingspomp aan (proportioneel)
    • Houdt hem langer aan naarmate fout aanhoudt (integraal)
    • Past dosering aan als de EC te snel stijgt (differentieel)

Bij Nieuwkoop bieden wij een van de meest nauwkeurige EC-controllers inclusief PID-regeling beschikbaar welke ook nog eens gemakkelijk te gebruiken zijn.
