Passieve vochtigheidstransmitter voor 4…20 mA-stroomlussen, HD49… serie

Stroomlussystemen hebben zenders nodig die naadloos kunnen worden geïntegreerd en die omgevingsgegevens op lange termijn betrouwbaar registreren. De passieve HD49-zenders meten relatieve vochtigheid, temperatuur en het berekende dauwpunt voor HVAC/BEMS-systemen, ventilatiekanalen, cleanrooms, musea, farmaceutische ruimtes, openbare ruimtes, kassen en industriële of civiele installaties.

De serie is gebaseerd op 2-draads 4...20 mA stroomlusintegratie, waardoor deze geschikt is voor externe displays, registratieapparatuur en PLC’s. Een temperatuurgecompenseerde capacitieve RH-sensor zorgt voor meetstabiliteit op lange termijn, terwijl dankzij de fabriekskalibratie de transmitter zonder initiële afstelling kan worden gebruikt.

De installatie kan worden aangepast aan de locatie. Kies uit verticale wandvoelers, horizontale kanaalvoelers of afstandsvoelers met een kabel van 2, 5 of 10 m, plus steel lengtes van 135 mm of 335 mm waar van toepassing. Standaardversies dekken het bereik van -20...+80 °C, geselecteerde TC- en TO-versies reiken tot -40...+150 °C, en de IP65 ABS-behuizing met beschermde voelerfilters is geschikt voor veeleisende binnenomgevingen.

Ontwerp geschikt voor lusverbinding
De 2-draads 4...20 mA-uitgang kan worden aangesloten op displays, registratieapparatuur en PLC’s.

Breed temperatuurbereik
Bepaalde TC- en TO-uitvoeringen breiden het bereik uit van -40...+150 °C.

Flexibele installatie
Sensorelementen voor wandmontage, kanaalmontage en op afstand zijn geschikt voor gangbare bevestigingspunten in HVAC- en BEMS-systemen.

Klaar voor installatie
Dankzij de fabriekskalibratie is het apparaat direct klaar voor gebruik, zonder dat er eerst instellingen hoeven te worden aangepast.

Kenmerken

• Gemeten grootheden
  Er zijn modellen beschikbaar voor relatieve vochtigheid, temperatuur, relatieve vochtigheid met temperatuur, of dauwpunt met temperatuur.
• Passieve stroomlus
  De zender werkt met een 2-draads 4...20 mA-uitgang en een voedingsspanning van 12...40 Vdc.
• Sensorconfiguraties

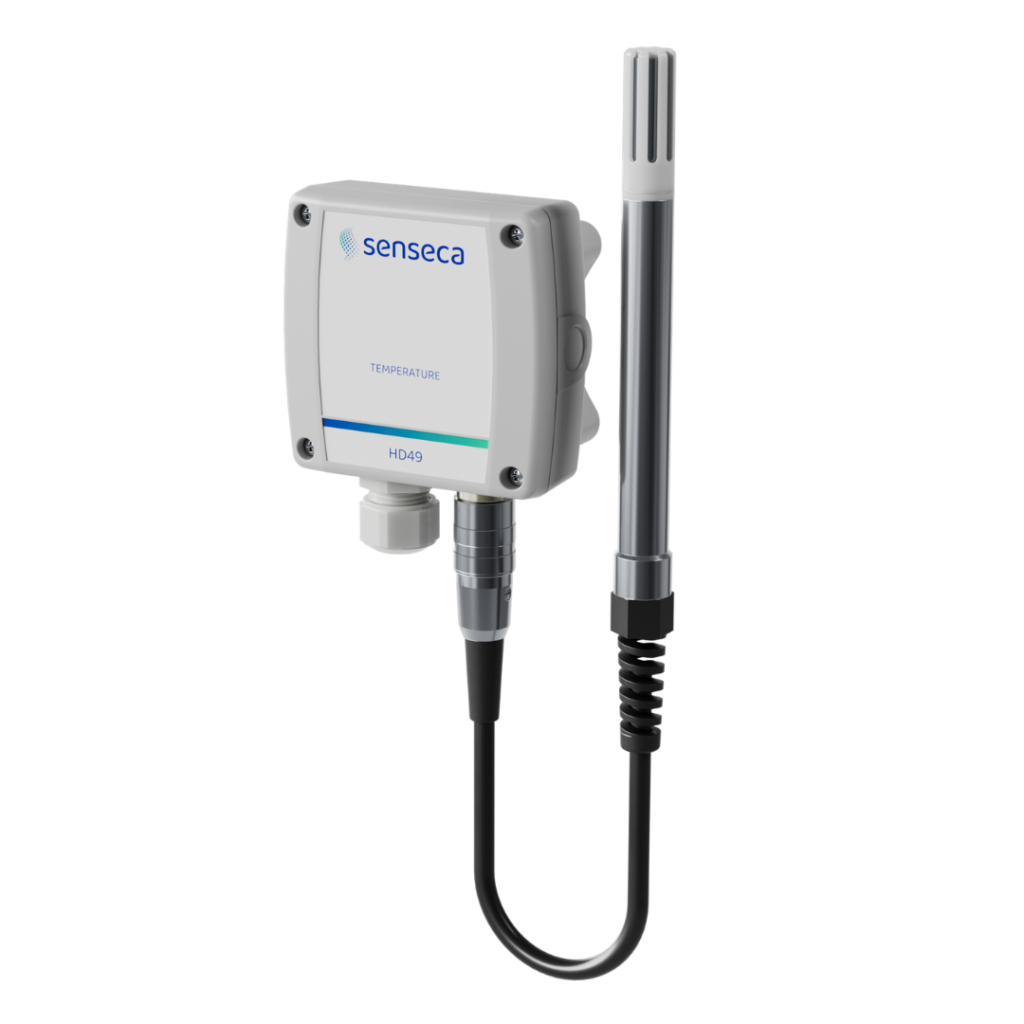

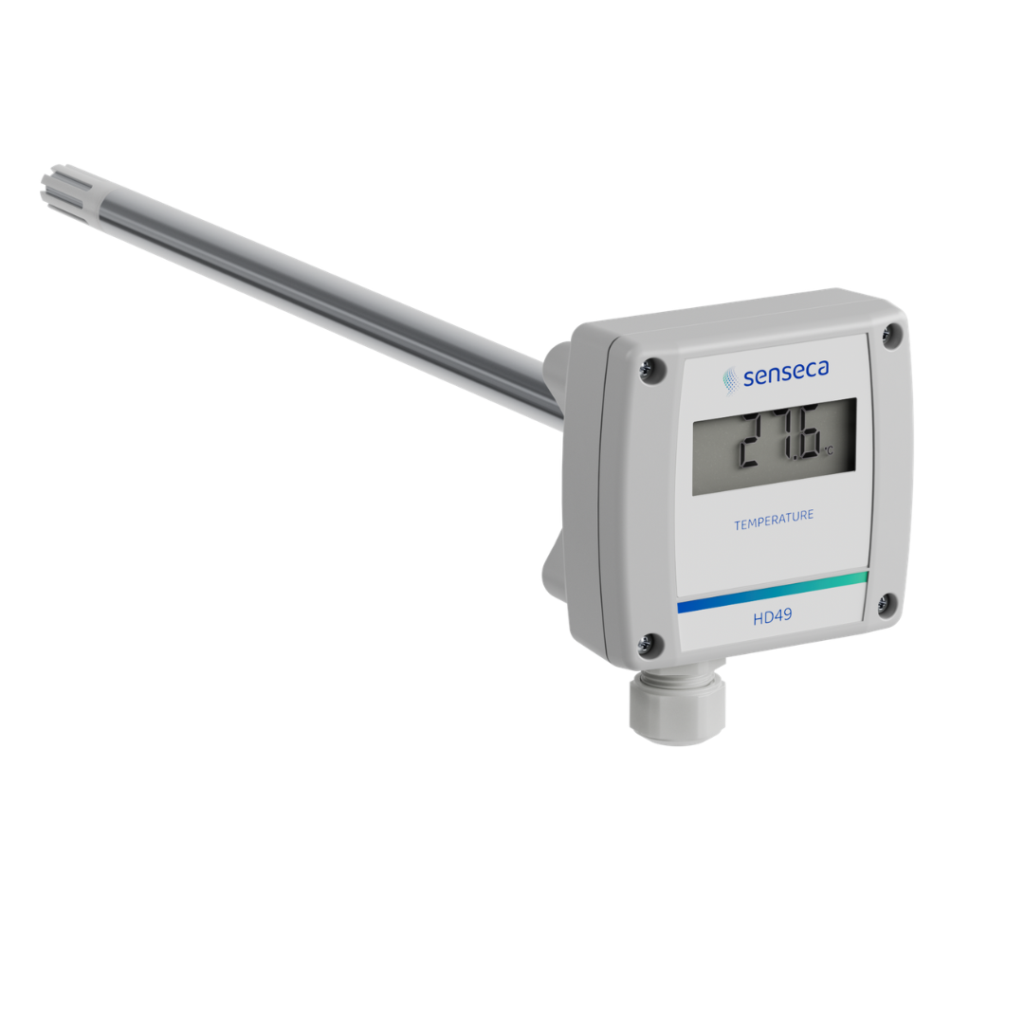

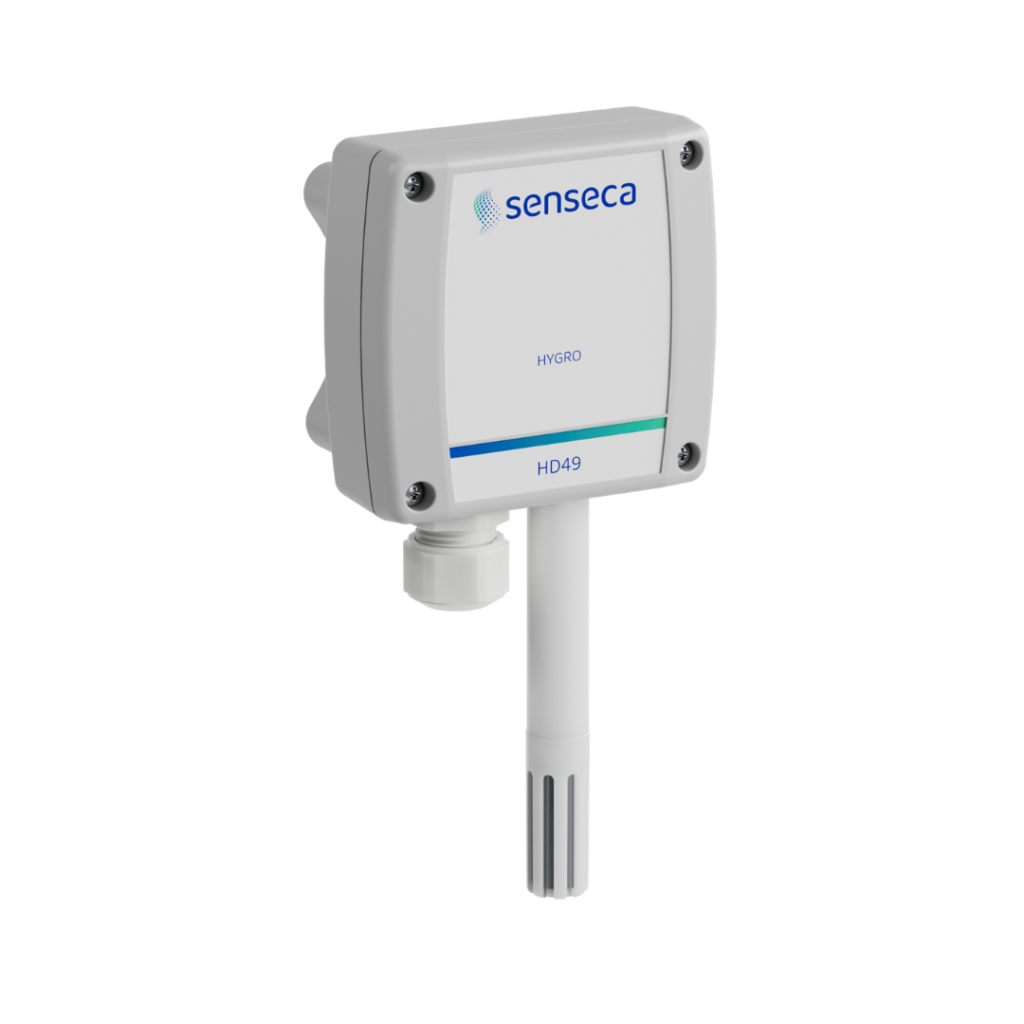

  De serie omvat vaste verticale wandsensoren, vaste horizontale kanaalsensoren en op afstand gemonteerde sensoren met kabellengtes van 2, 5 of 10 m.
• Sensortechnologie
  De relatieve vochtigheid wordt gemeten met een capacitieve sensor, terwijl de temperatuur, afhankelijk van de uitvoering, wordt gemeten met een NTC- of Pt100-sensor.
• Bescherming van de sonde
  Sondefilters zijn standaard uitgevoerd met PBT en een roestvrijstalen rooster, of met 20 µm PTFE voor versies met een groter bereik.
• Configuratie en kalibratie
  De kalibratie van de relatieve vochtigheid kan worden uitgevoerd met verzadigde zoutoplossingen en de HD48TCAL-software.
