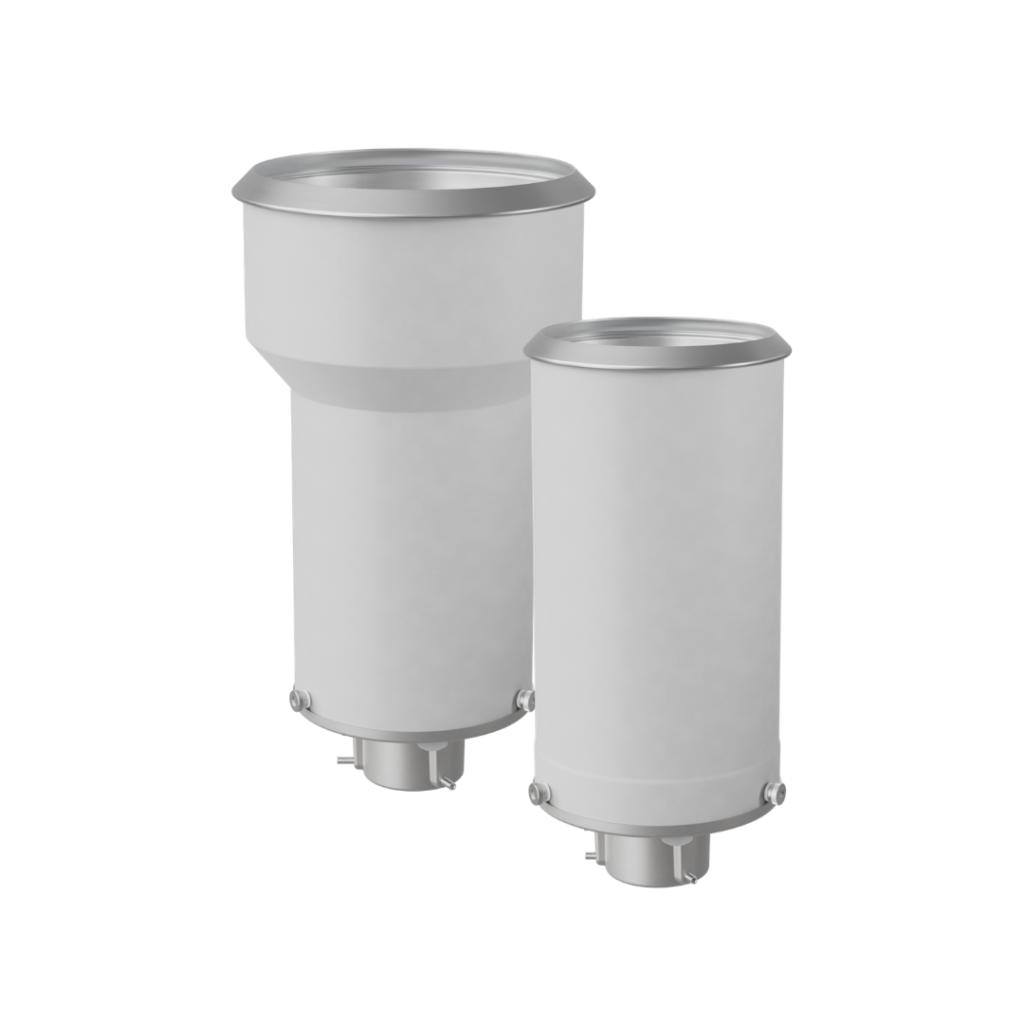

Regenmeters met kantelbak voor het meten van neerslag, RTD serie

Nauwkeurige neerslaggegevens beginnen met een stabiel mechanisch ontwerp en een onbelemmerde waterstroom. De RTD-serie maakt gebruik van een gekalibreerd kantelbakmechanisme: de regen die door de aluminium trechter wordt opgevangen, vult de bak, zorgt ervoor dat deze bij het vooraf ingestelde volume kantelt en genereert vervolgens een puls voor een datalogger of teller.

De serie is ontworpen volgens de aanbevelingen van WMO-nr. 8 en vervaardigd uit corrosiebestendige materialen voor langdurig gebruik buitenshuis. Kies een opvangoppervlak van 200 cm² of 400 cm², een resolutie van 0,1, 0,2 of 0,5 mm/kanteling en de uitgang die past bij de architectuur van uw meetstation, van een spanningsvrij NC-contact tot RS485, SDI-12, MOSFET Open Drain, 4…20 mA of 0…10 V.

Verwarmde versies zijn geschikt voor gebruik tot -25 °C en worden bij ongeveer +4 °C geactiveerd om sneeuwafzetting en ijsvorming te helpen voorkomen. Een verwijderbaar filter, een antikleef-opvangtrechter, een geïntegreerde waterpas en mastbevestiging op Ø40…60 mm zorgen voor een snellere installatie en eenvoudiger onderhoud in meteorologische en milieumonitoringnetwerken.

Ontwerp volgens WMO-normen
Ontworpen volgens WMO-nr. 8 voor gestandaardiseerde neerslagmeting

Optie voor koud weer
Verwarmde versies werken bij temperaturen van -25…+70 °C en worden geactiveerd bij ongeveer +4 °C

Flexibele integratie
Contact, RS485, SDI-12, Open Drain, 4…20 mA of 0…10 V-uitgangen, afhankelijk van het model

Weinig onderhoud nodig
Het uitneembare filter en de antikleef-opvangtrechter helpen verstopping te voorkomen

Kenmerken

• Kantelbakmechanisme
  De opvangtrechter leidt het regenwater naar een gekalibreerde bak, die bij het vooraf ingestelde volume kantelt en een elektrische puls genereert.
• Opties voor de opvangbak

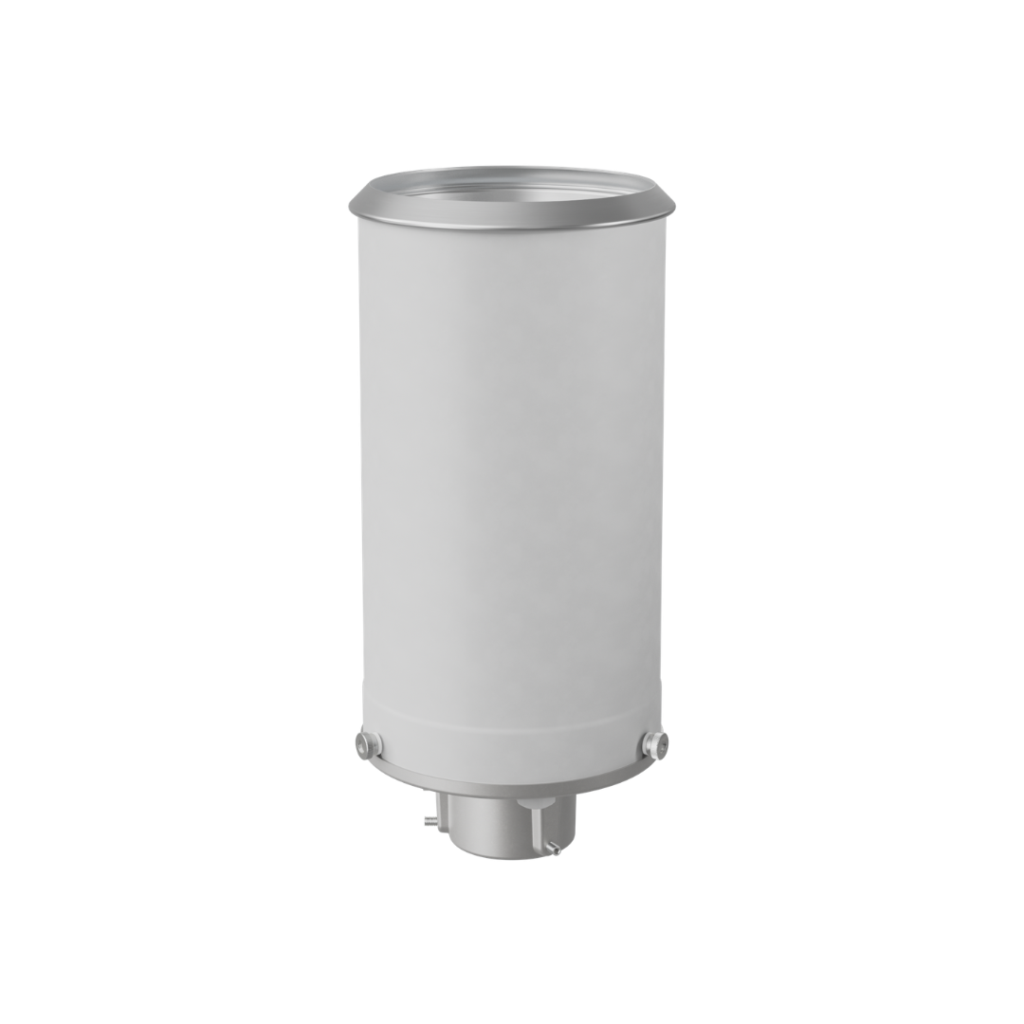

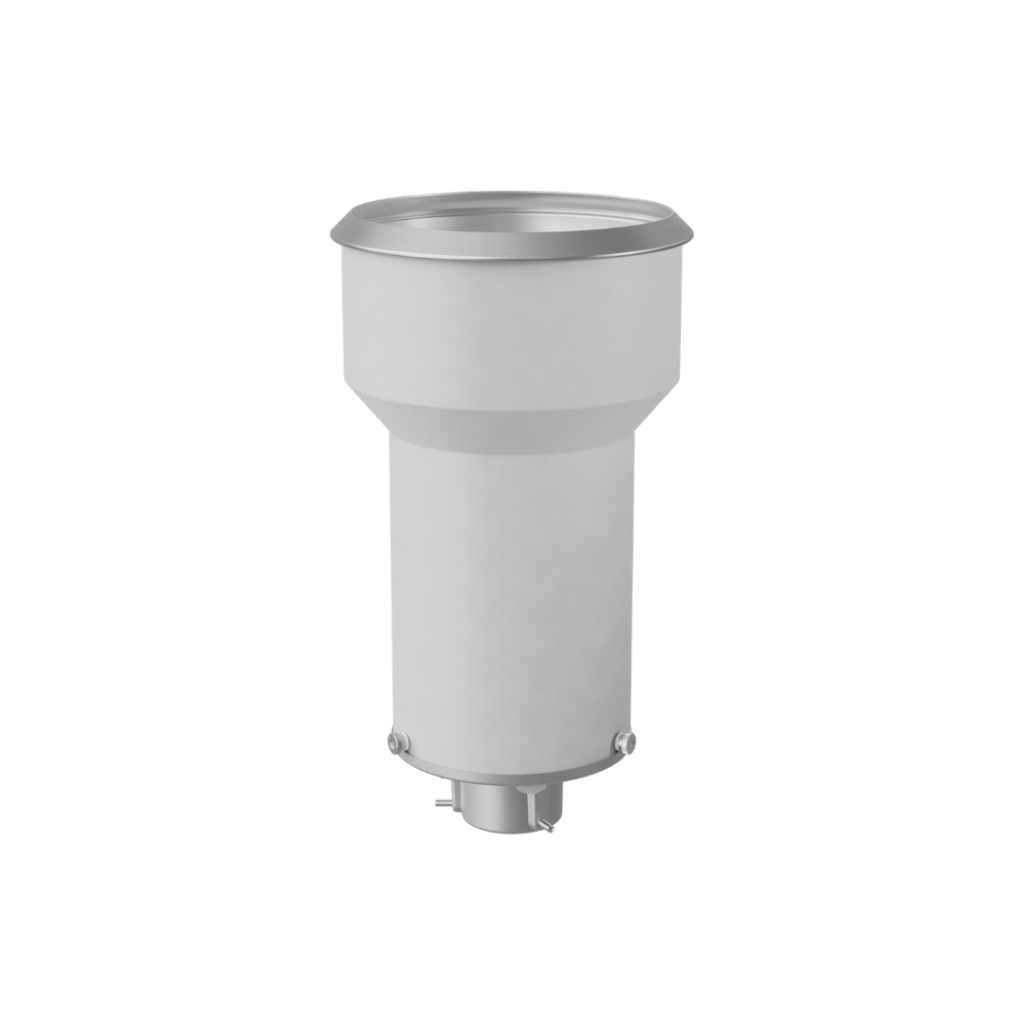

  Er zijn modellen verkrijgbaar met een opvangoppervlak van 200 cm² of 400 cm² en een nominale resolutie van 0,1, 0,2 of 0,5 mm/punt.
• Digitale communicatie
  De digitale versies zijn voorzien van RS485, waarbij SDI-12 en MOSFET Open Drain beschikbaar zijn op de RTD…Fx-modellen.
• Analoge uitgang
  De RTD…Dx levert 4…20 mA, terwijl de RTD…Vx 0…10 V levert. Er kunnen alternatieve instellingen van 0…20 mA of 2…10 V worden geconfigureerd.
• Meetcorrectie
  Bij digitale en analoge modellen worden correctiecurves in de regenmeter opgeslagen en wordt er automatisch een correctie toegepast op basis van de neerslagintensiteit.
• Verwarmingsregeling
  Verwarmde uitvoeringen werken op een voedingsspanning van 24 Vdc ± 10%. Digitale en analoge modellen maken gebruik van PID-regeling; modellen met contactuitgang maken gebruik van AAN/UIT-regeling.
• Diagnostische sensoren
  Ingebouwde sensoren meten de druk, temperatuur, relatieve vochtigheid en hellingshoek om de toestand van de omgeving en het instrument te controleren.
• Montagemateriaal
  De regenmeter wordt op een mast met een diameter van 40…60 mm bevestigd en is voorzien van een waterpas om het kantelmechanisme uit te lijnen.
