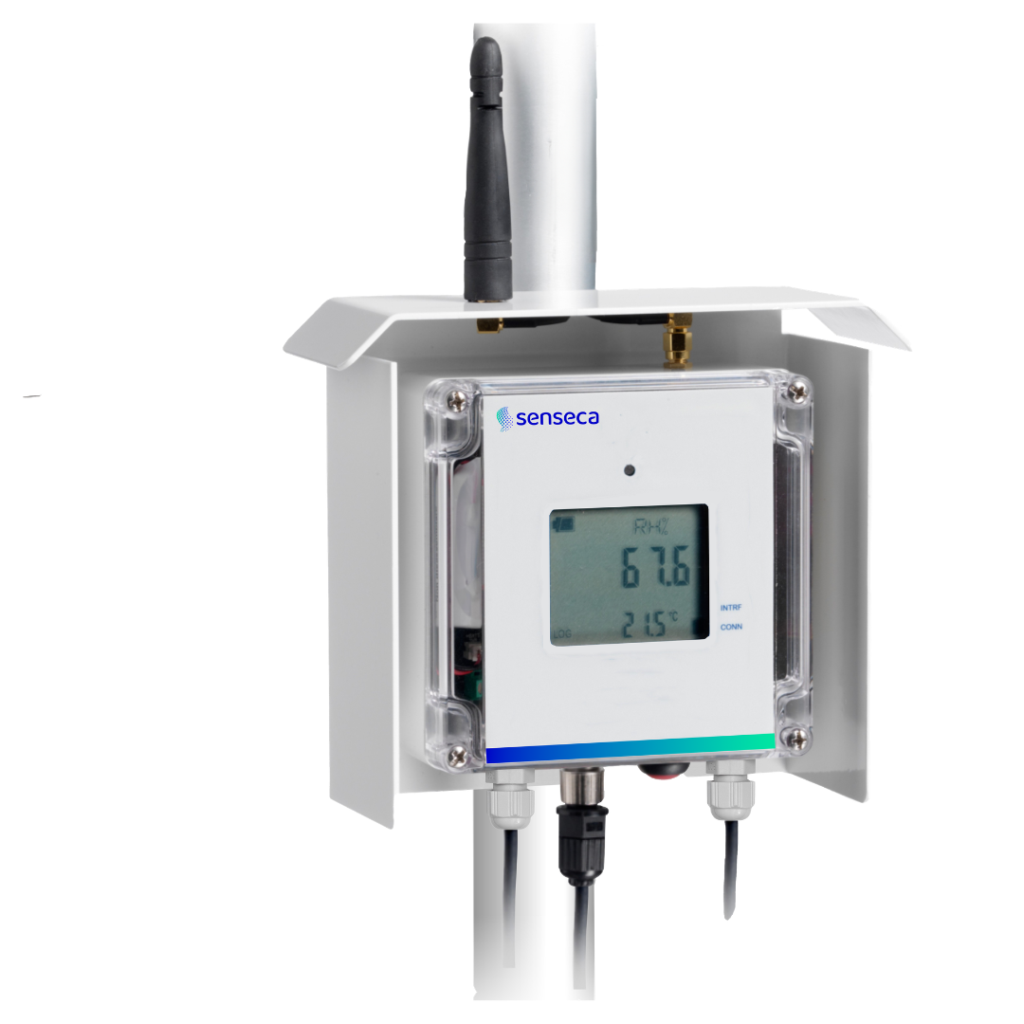

4G-datalogger voor Modbus-weerstationnetwerken, HD33M-MB.4

Onbemande weerstations hebben gegevens nodig die rechtstreeks bij de gebruiker terechtkomen, en geen logger waarvan de gegevens ter plaatse moeten worden opgehaald. Dankzij de geïntegreerde 4G/3G/GSM (2G)/GPRS-transmissie verstuurt deze logger meetwaarden via e-mail, FTP of een HTTP-server en ondersteunt hij bediening op afstand via SMS-commando’s of een TCP/IP-verbinding.

Het apparaat is ontworpen voor uitbreidbare sensornetwerken, sluit RS485 Modbus-RTU-slavesensoren aan als master en beschikt over een potentiaalvrije contactingang voor een regenmeter. Afhankelijk van de aangesloten sensoren kan het temperatuur, vochtigheid, luchtdruk, zonnestraling, windsnelheid en -richting, en neerslaghoeveelheid meten. Meet- en registratie-intervallen van 1 s tot 1 uur maken het mogelijk de registratiestrategie af te stemmen op de locatie.

De compacte behuizing van polycarbonaat is geschikt voor installatie buitenshuis dankzij de beschermingsgraad (IP67). Een voedingsspanning van 7…30 Vdc, een laag stroomverbruik van minder dan 3 mA tijdens metingen zonder mobiele activiteit en een geschakelde sensorvoeding maken het mogelijk om zowel op het elektriciteitsnet als op zonne-energie werkende systemen te gebruiken.

Toegang tot gegevens op afstand
Verzendt meetgegevens via e-mail, FTP of een HTTP-server via 4G/3G/GSM (2G)/GPRS.

Klaar voor regenmetingen
De contactinvoer ondersteunt een regenmeter en berekent de neerslagintensiteit en de dagelijkse neerslaghoeveelheid.

Laag stroomverbruik
Verbruikt tijdens metingen zonder mobiele activiteit minder dan 3 mA en werkt op 7…30 Vdc.

Schaalbare netwerken
De RS485 Modbus-RTU-master verbindt meerdere slavesensoren in het veld.

Buitenbehuizing
Behuizing van polycarbonaat met beschermingsgraad (IP67) voor installaties in de open lucht.

Kenmerken

• RS485 Modbus-RTU-ingang
  De logger fungeert als master voor aangesloten Modbus-RTU-slave-sensoren. Bij de HD2003-anemometer kan ook een eigen protocol worden gebruikt.
• Contactingang voor regenmeter
  Via een spanningsvrije contactingang kan een regenmeter worden aangesloten. Het contact kan worden geconfigureerd als normaal gesloten of normaal open.
• Berekeningen van neerslag
  Het apparaat berekent de neerslagintensiteit in mm/u en de neerslaghoeveelheid van de afgelopen dag, met behulp van een instelbare compensatiecurve op basis van de neerslagintensiteit.
• Gegevensopslaggeheugen
  Het interne geheugen ondersteunt circulair beheer of stopt met het vastleggen van gegevens wanneer het vol is, met 120.000 tot 424.000 meetwaarden, afhankelijk van de gedetecteerde hoeveelheden.
• Alarmbeheer
  Voor elke gemeten grootheid kunnen hoge en lage alarmdrempels worden ingesteld, met configureerbare hysterese en vertraging. Alarmen kunnen de interne zoemer, een e-mail of een sms activeren.
• Vermogen van de sensor
  Een geschakelde voeding voorziet externe sensoren alleen van stroom wanneer er metingen moeten worden geregistreerd.
• PC-software
  Met de HD35AP-S-software kunt u metingen, alarmen, registratie- en verzendintervallen configureren, realtime waarden weergeven en gegevens naar een database downloaden.
• Optionele CFR21-software
  De HD35AP-CFR21 biedt functies die voldoen aan de aanbevelingen van FDA 21 CFR deel 11, waaronder een audittrail en gecontroleerde gebruikerstoegang.
