Pyranometer van klasse B voor het meten van de totale zonnestraling, LPS02…

Betrouwbare gegevens over zonnestraling beginnen met een pyranometer die onder echte buitenomstandigheden nauwkeurig blijft. Deze serie meet de totale instraling op een vlak oppervlak en omvat zowel directe als diffuse zonnestraling voor milieustudies, onderzoek, meteorologie en PV-monitoring.

De metingen zijn gebaseerd op een thermopilesensor met een meetbereik van 200…4000 W/m² en een spectraal bereik van 283…2800 nm. De classificatie ‘Spectrally Flat Class B’ volgens ISO 9060:2018 en de fabriekskalibratie volgens ISO 9847:2023 zorgen voor betrouwbare gegevenskwaliteit in veeleisende monitoringnetwerken.

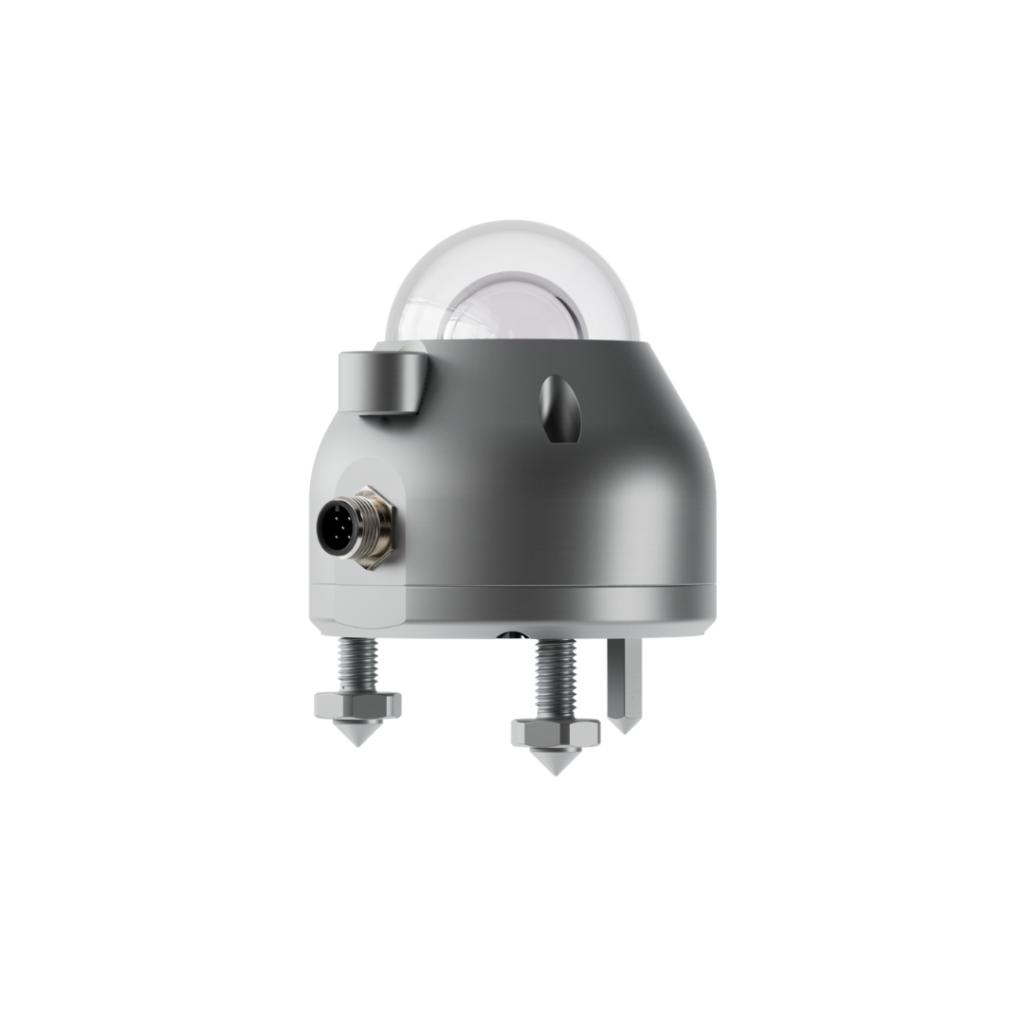

Installatie en integratie op locatie verlopen eenvoudig. Een geïntegreerde waterpas en verstelbare voetjes zorgen voor een horizontale opstelling, terwijl de beschermingsklasse IP 67, de behuizing van geanodiseerd aluminium, het ASA-scherm en de optische glazen koepel ervoor zorgen dat het instrument bestand is tegen gebruik buitenshuis. Afhankelijk van het model zijn de uitgangen onder meer RS485 Modbus-RTU, configureerbare analoge signalen, 2-draads 4…20 mA of passieve mV.

Betrouwbaarheidsklasse B
Spectraal vlakke klasse B volgens ISO 9060:2018 voor betrouwbare gegevens over de zonnestraling.

Duurzaamheid bij gebruik buitenshuis

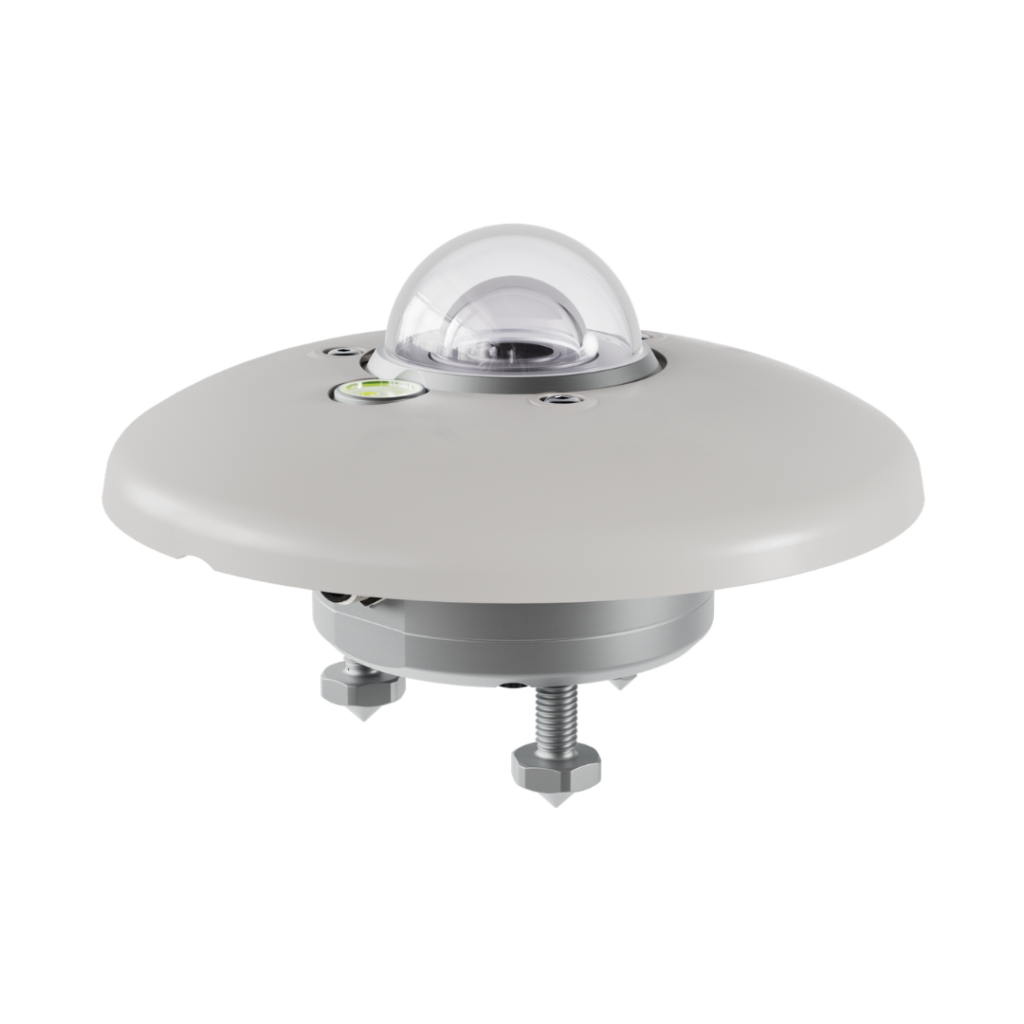

IP 67-bescherming met behuizing van geanodiseerd aluminium, ASA-scherm en koepel van optisch glas.

Snellere positionering

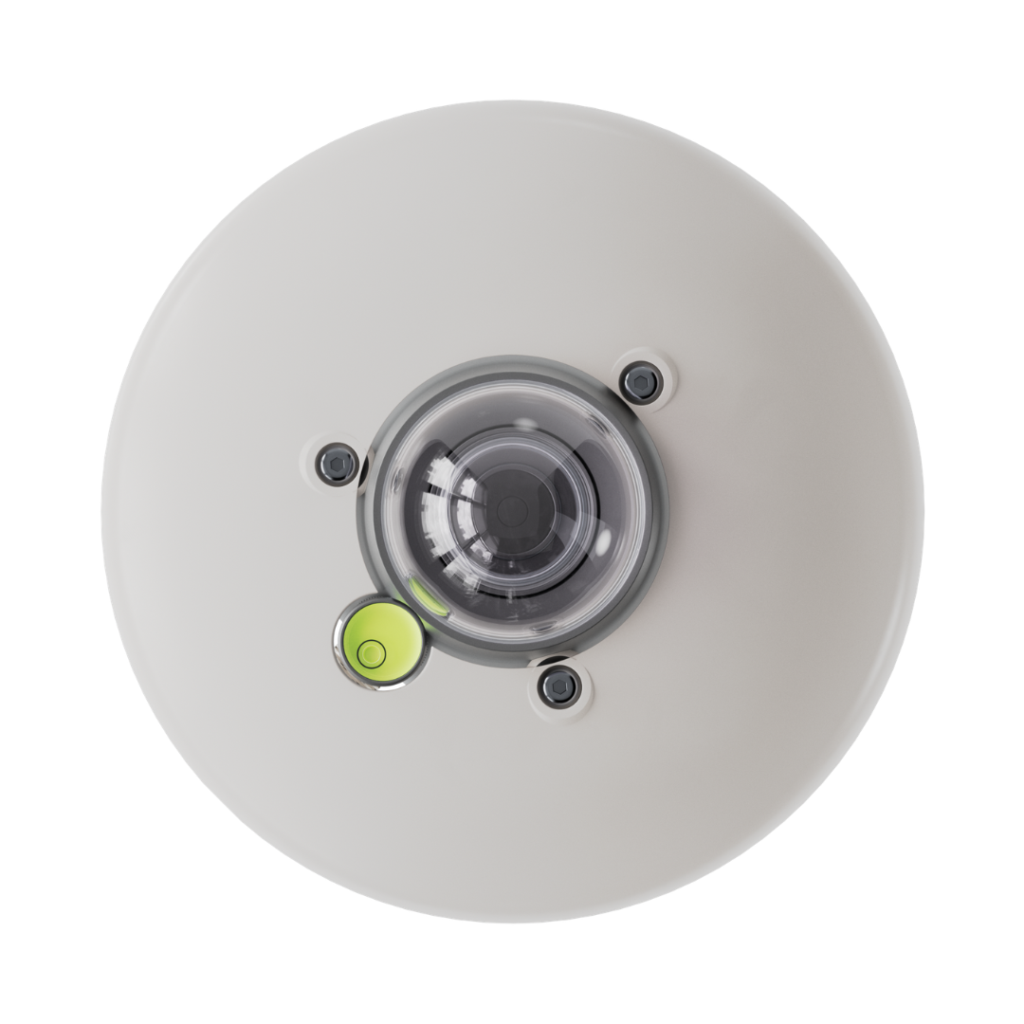

De ingebouwde waterpas en verstelbare voetjes zorgen voor een nauwkeurige horizontale installatie.

Breed spectrum aan zonnestraling
Met waarden van 200…4000 W/m² in het bereik van 283…2800 nm voor het monitoren van de totale zonnestraling.

Flexibele integratie
Kies uit RS485 Modbus-RTU, configureerbare analoge uitgang, 2-draads 4…20 mA of passieve mV-uitgang.

Slimme diagnostiek
Digitale modellen houden de interne temperatuur, vochtigheid en druk in de gaten om de toestand te controleren.

Kenmerken

• Meetprincipe van de thermopile
  Deze serie maakt gebruik van een thermopile-sensor met een matzwart gecoat meetoppervlak om de totale stralingsintensiteit op een vlak oppervlak te meten in W/m².
• Digitale diagnostiek
  De LPS02Mxx-modellen zijn voorzien van ingebouwde sensoren voor temperatuur, relatieve vochtigheid en druk. Kantelbewaking is beschikbaar op modellen met optie T.
• Configureerbare analoge uitgang
  De LPS02MAx-modellen beschikken over een configureerbare analoge uitgang met een standaardinstelling van 4…20 mA, plus de opties 0…20 mA, 0…1 V, 0…5 V of 0…10 V.
• Softwareconfiguratie
  De DATAsense-pc-software ondersteunt het instellen van Modbus-parameters, het configureren van het bereik van analoge uitgangen, realtime bewaking en het opslaan van meetwaarden in een bestand.
• Montageontwerp
  De behuizing is voorzien van een ingebouwde waterpas, verstelbare voetjes en M5-bevestigingsgaten. Met optionele beugels is montage op een mast of schuine installatie mogelijk.
• Kalibratierapport
  Elke pyranometer wordt in de fabriek gekalibreerd volgens ISO 9847:2023 (type A1) en wordt geleverd met een individueel kalibratierapport.
