Pyranometer van klasse A voor het meten van de zonnestraling, LPS10…

Hoogwaardige gegevens over zonnestraling zijn afhankelijk van een sensor die buiten stabiel blijft. De LPS10...-serie meet de globale instraling op een vlak oppervlak voor milieustudies, onderzoek, meteorologie en PV-monitoring, met een classificatie van Spectrally Flat Class A volgens ISO 9060:2018.

De betrouwbaarheid van de metingen is ingebouwd in het ontwerp. Thermopile-technologie, een spectraal bereik van 283…2800 nm en een kijkhoek van 2π sr zorgen voor een nauwkeurige meting van de globale instraling. Elke pyranometer wordt in de fabriek gekalibreerd volgens ISO 9847:2023 en geleverd met een individueel kalibratierapport.

Installatie en integratie blijven flexibel. Een geïntegreerde waterpas en verstelbare voetjes zorgen voor een horizontale positionering, met optionele kantelbewaking op de LPS10Mxx-modellen. Keuzemogelijkheden voor de uitgang omvatten geïsoleerde RS485 Modbus-RTU, configureerbare analoge signalen, 2-draads 4…20 mA of passieve mV, in een IP 67-behuizing van geanodiseerd aluminium met een ASA-beschermingsscherm en een optische glazen koepel.

Betrouwbaarheidsklasse A
Spectraal vlakke klasse A volgens ISO 9060:2018 voor veeleisende zonne-energiegegevens.

Slimme diagnostiek
Digitale modellen houden de interne temperatuur, vochtigheid en druk in de gaten om de bedrijfstoestand te controleren.

Geschikt voor gebruik buitenshuis

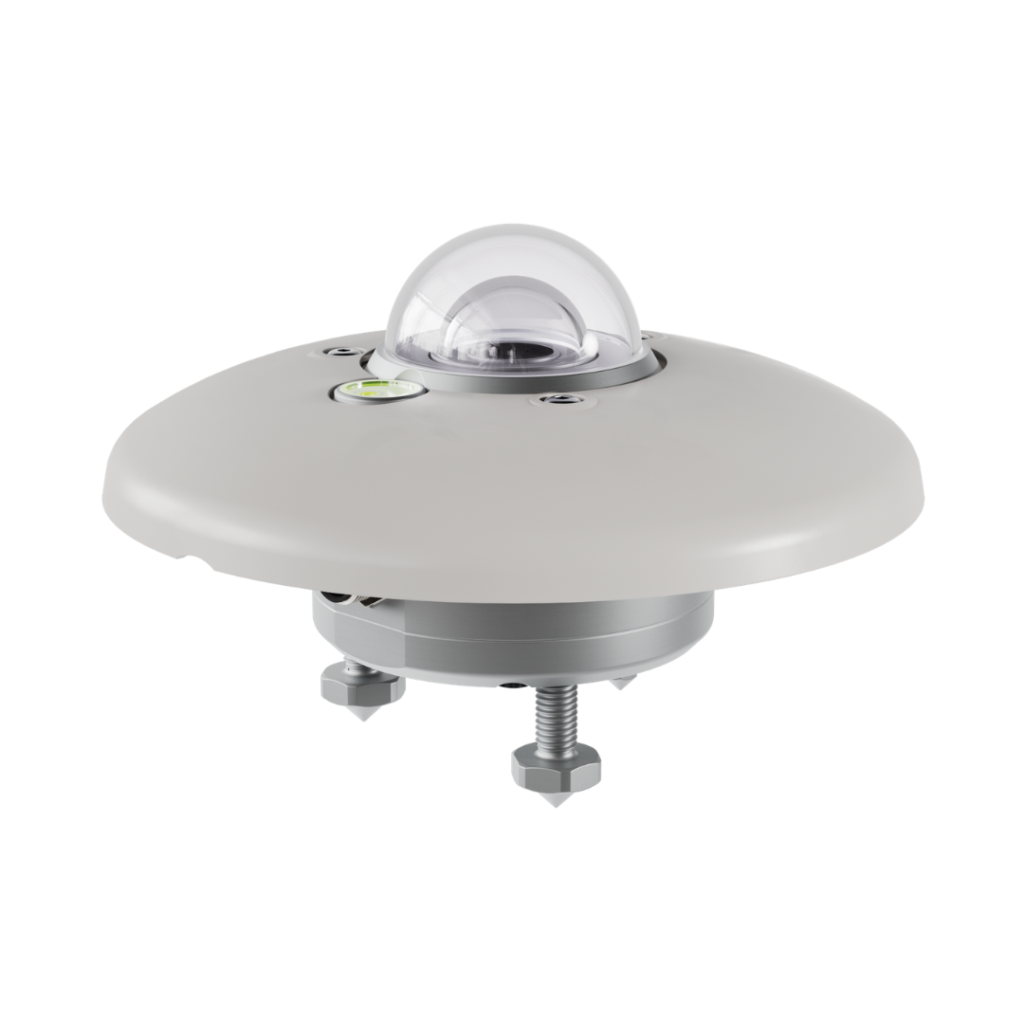

IP 67-behuizing van geanodiseerd aluminium met ASA-scherm en koepel van optisch glas.

Vanaf dag één gekalibreerd
Wordt af fabriek geleverd, gekalibreerd volgens ISO 9847:2023, met een individueel kalibratierapport.

Flexibele uitgangen
Kies uit RS485 Modbus-RTU, configureerbare analoge uitgang, 2-draads 4…20 mA of passieve mV.

Eenvoudige plaatsing

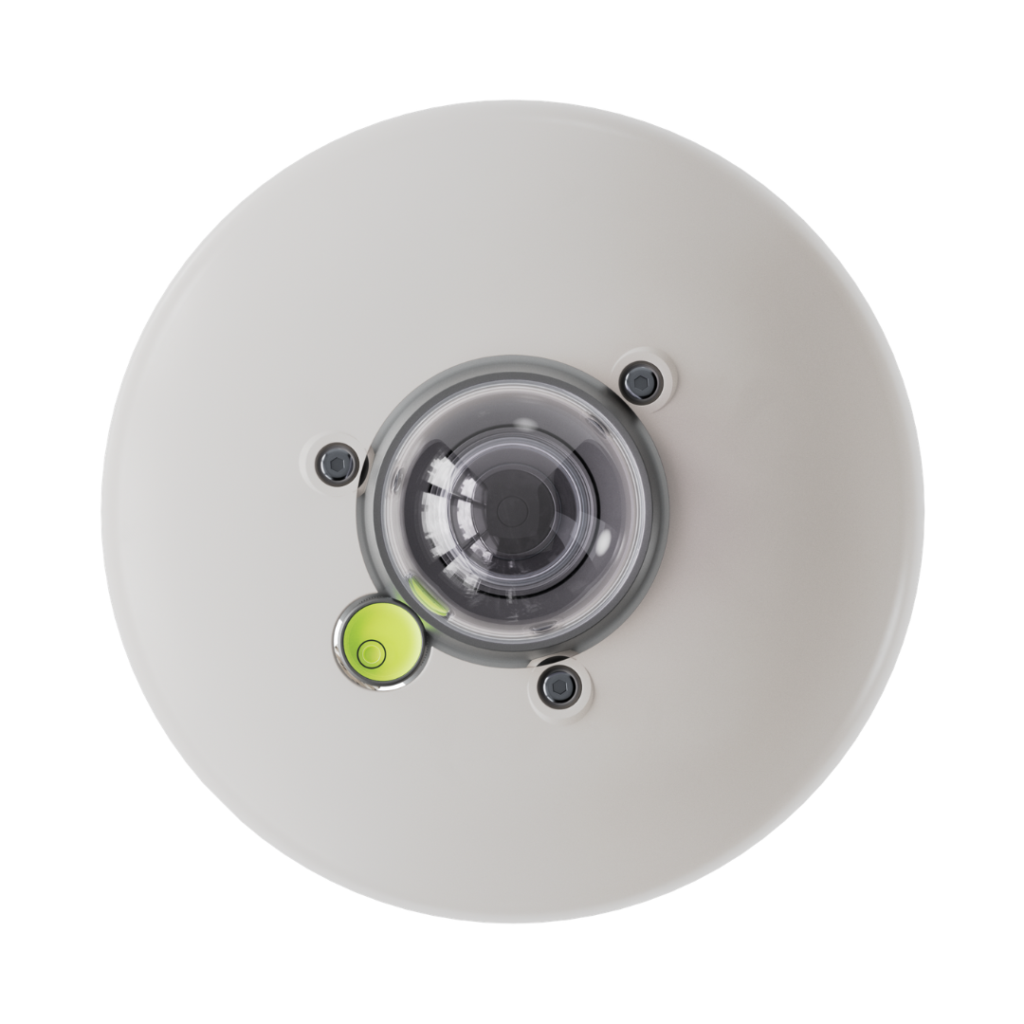

De nauwkeurigheid van de waterpas is < 0,2° en de verstelbare voetjes zorgen voor een correcte horizontale opstelling.

Kenmerken

• Meetprincipe van de thermopile
  De pyranometer maakt gebruik van een thermopile-sensor met een matzwart gecoat meetoppervlak om de totale instraling op een vlak oppervlak te meten.
• Diagnostiek van digitale modellen
  De LPS10Mxx-versies zijn voorzien van interne sensoren voor temperatuur, relatieve vochtigheid en druk. De LPS10MxT-versies beschikken bovendien over een kantelsensor.
• Configureerbare analoge uitgang
  De LPS10MAx-modellen beschikken over een analoge uitgang die via de DATAsense-software kan worden geconfigureerd als 4…20 mA, 0…20 mA, 0…1 V, 0…5 V of 0…10 V.
• Modbus-communicatie
  De digitale versies maken gebruik van geïsoleerde RS485 Modbus-RTU. Het adres, de baudrate, de pariteit en de stopbits kunnen via software of registers worden geconfigureerd.
• DATAsense-software
  De pc-toepassing ondersteunt configuratie, het in realtime volgen van meetwaarden en het opslaan van de tijdens de verbinding geregistreerde waarden in een bestand.
• Montage-interface

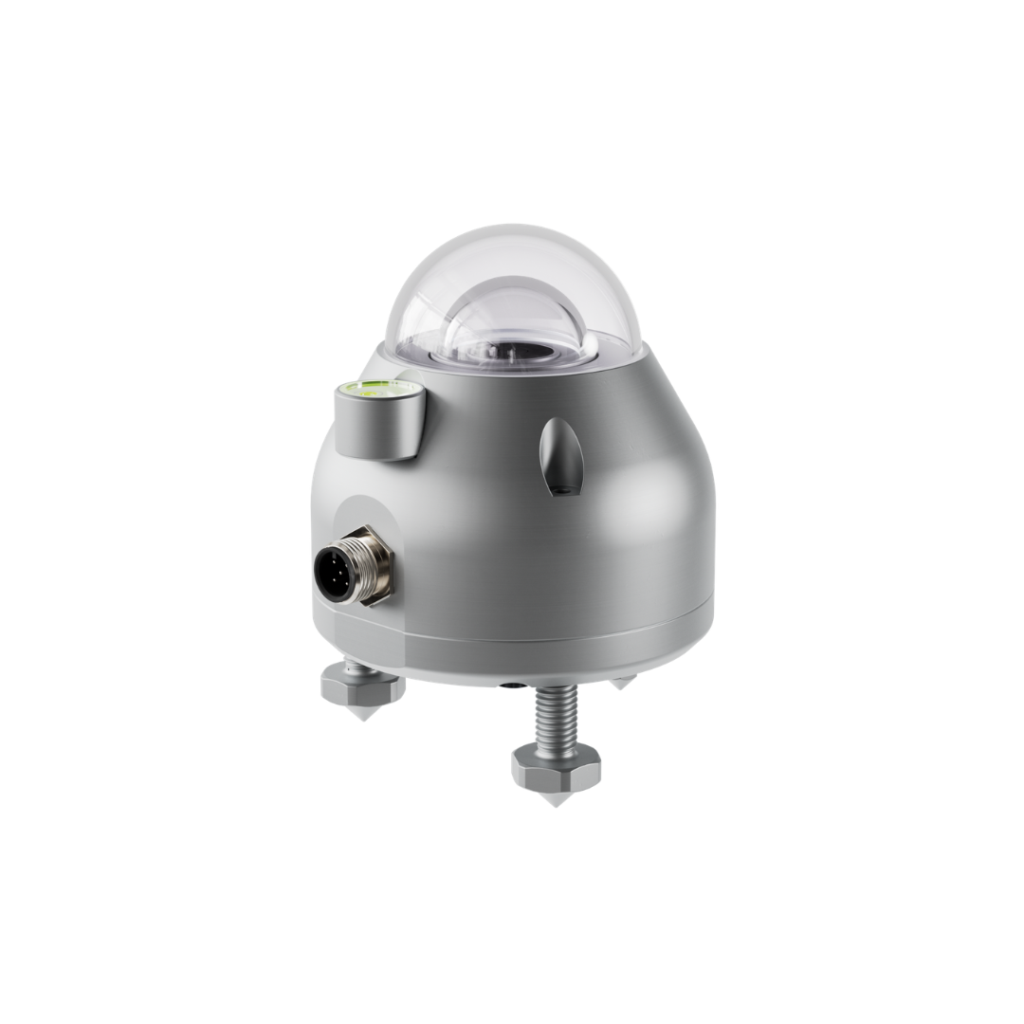

  De behuizing is voorzien van M5-bevestigingsgaten, verstelbare voetjes en een 5-polige of 8-polige M12-aansluiting, afhankelijk van het model.
