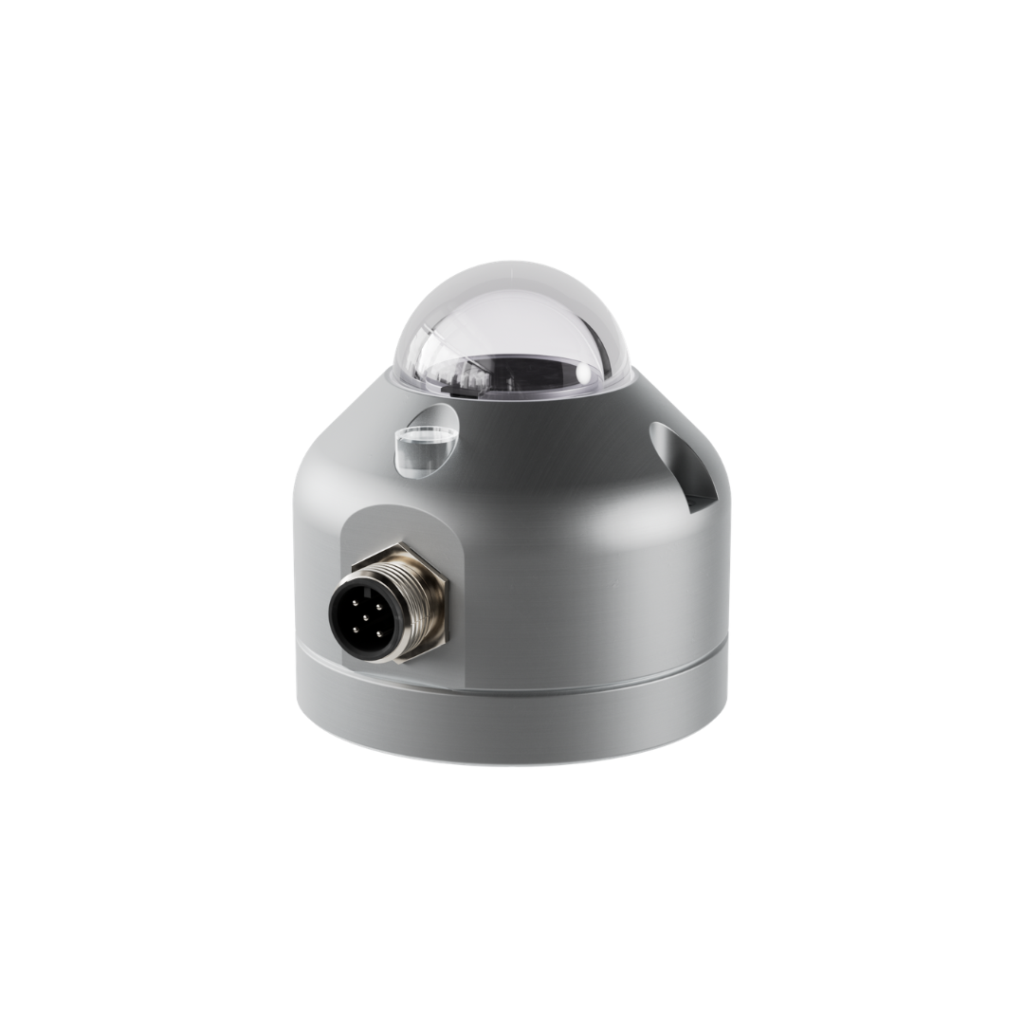

Pyranometer van klasse C voor het meten van de totale zonnestraling, LPS03…

Bij projecten op het gebied van zonne-energiemonitoring is vaak behoefte aan betrouwbare stralingsgegevens zonder onnodige complexiteit. Deze serie meet de totale straling op een vlak oppervlak, inclusief directe en diffuse zonnestraling, voor onderzoek, meteorologie en PV-monitoring.

De thermopilesensor bestrijkt een meetbereik van 200…4000 W/m² en een spectraal bereik van 300…2800 nm. De classificatie ‘Spectrally Flat Class C’ volgens ISO 9060:2018, conformiteit met de WMO-normen en fabriekskalibratie volgens ISO 9847:2023 bieden gebruikers een praktische basis voor traceerbare metingen van zonnestraling.

De installatie buitenshuis is eenvoudig opgezet. De geïntegreerde waterpas zorgt voor een nauwkeurige horizontale positionering, terwijl de beschermingsklasse IP 67, de behuizing van geanodiseerd aluminium, het ASA-scherm en de optische glazen koepel ervoor zorgen dat de pyranometer in blootgestelde omgevingen kan functioneren. Afhankelijk van het model is integratie mogelijk via RS485 Modbus-RTU, een configureerbare analoge uitgang, 2-draads 4…20 mA of passieve mV.

Kosteneffectieve gegevens
Pyranometer van klasse C voor eenvoudigere meting van zonnestraling in de fotovoltaïsche sector en de meteorologie.

Geschikt voor buitengebruik

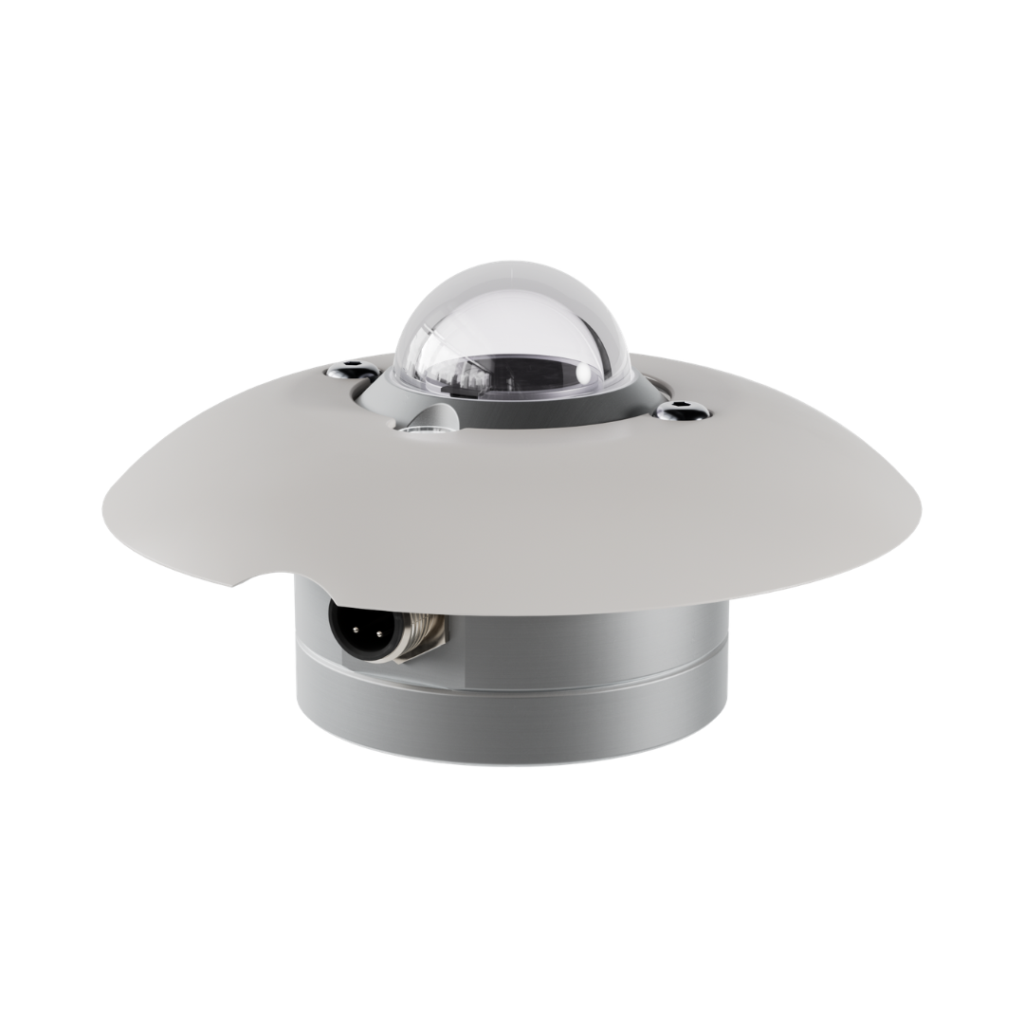

IP 67-behuizing van geanodiseerd aluminium, met een ASA-scherm en een glazen koepel.

Eenvoudige installatie
De ingebouwde waterpas zorgt ervoor dat het apparaat ter plaatse nauwkeurig horizontaal kan worden geplaatst.

Breed spectrum aan zonnestraling
Meetwaarden van 200…4000 W/m² in het bereik van 300…2800 nm voor het monitoren van de totale zonnestraling.

Flexibele uitgangen
Kies uit RS485 Modbus-RTU, configureerbare analoge uitgang, 2-draads 4…20 mA of passieve mV.

Inzicht in de toestand
Digitale modellen houden de temperatuur, vochtigheid en druk in de pyranometer in de gaten.

Kenmerken

• Thermopilesensor
  Deze serie maakt gebruik van een thermopilesensor met een matzwart gecoat meetoppervlak om de totale stralingsintensiteit op een vlak oppervlak te meten in W/m².
• Digitale diagnostiek
  De LPS03Mxx-modellen zijn voorzien van ingebouwde sensoren voor temperatuur, relatieve vochtigheid en druk. Kantelbewaking is beschikbaar op modellen met optie T.
• Configureerbare analoge uitgang
  De LPS03MAx-modellen beschikken over een configureerbare analoge uitgang met een standaardinstelling van 4…20 mA, plus de opties 0…20 mA, 0…1 V, 0…5 V of 0…10 V.
• Softwareconfiguratie
  De DATAsense-pc-software ondersteunt het instellen van Modbus-parameters, het configureren van het bereik van analoge uitgangen, realtime bewaking en het opslaan van meetwaarden in een bestand.
• Montageontwerp
  De behuizing is voorzien van een ingebouwde waterpas en M5-bevestigingsgaten. Met optionele beugels kan de behuizing aan een mast worden bevestigd of schuin worden gemonteerd.
• Kalibratierapport
  Elke pyranometer wordt in de fabriek gekalibreerd volgens ISO 9847:2023 (type A1) en wordt geleverd met een individueel kalibratierapport.
